Этот проект я хорошо запомнила, потому что заказчик — прораб по образованию — сразу озвучил не «хочу антресоль», а «хочу антресоль, которая выдержит 300 кг, и покажите мне расчёт». Панельная квартира, комната 3,4×4 м с потолком 2,52 м, зона над коридором и частью гардеробной. Ниже — как я считала и собирала эту конструкцию от расчёта до сдачи.
Исходные данные и первая проблема — панельное перекрытие
Панельный дом 1980-х годов, перекрытие — пустотная плита. Первое, что я сделала перед расчётом, — заказала у заказчика уточнение расположения пустот в плите по проектной документации дома, а не полагалась на общие таблицы. Это критично: крепление в зону пустоты снижает несущую способность анкера почти вдвое, а в панельном доме расположение пустот часто нестандартное из-за особенностей серии дома.
Расчёт: почему 300 кг полезной нагрузки — это больше, чем кажется
Заказ на 300 кг полезной нагрузки означал не 300 кг единовременно на весь настил, а 300 кг с учётом того, что вес может быть неравномерно распределён — например, если весь груз временно окажется в одном углу при переноске. Я закладывала эту нагрузку как точечную в наихудшем сценарии, а не как равномерно распределённую по площади 5 м² — иначе расчёт получился бы заниженным. С учётом собственного веса каркаса (около 90 кг для стального профиля 60×40×2 мм на этой площади) и коэффициента запаса 1,4 итоговая расчётная нагрузка на систему опор составила порядка 550 кг. Подробно методику такого расчёта я описывала в статье как рассчитать допустимую нагрузку на каркас антресоли.

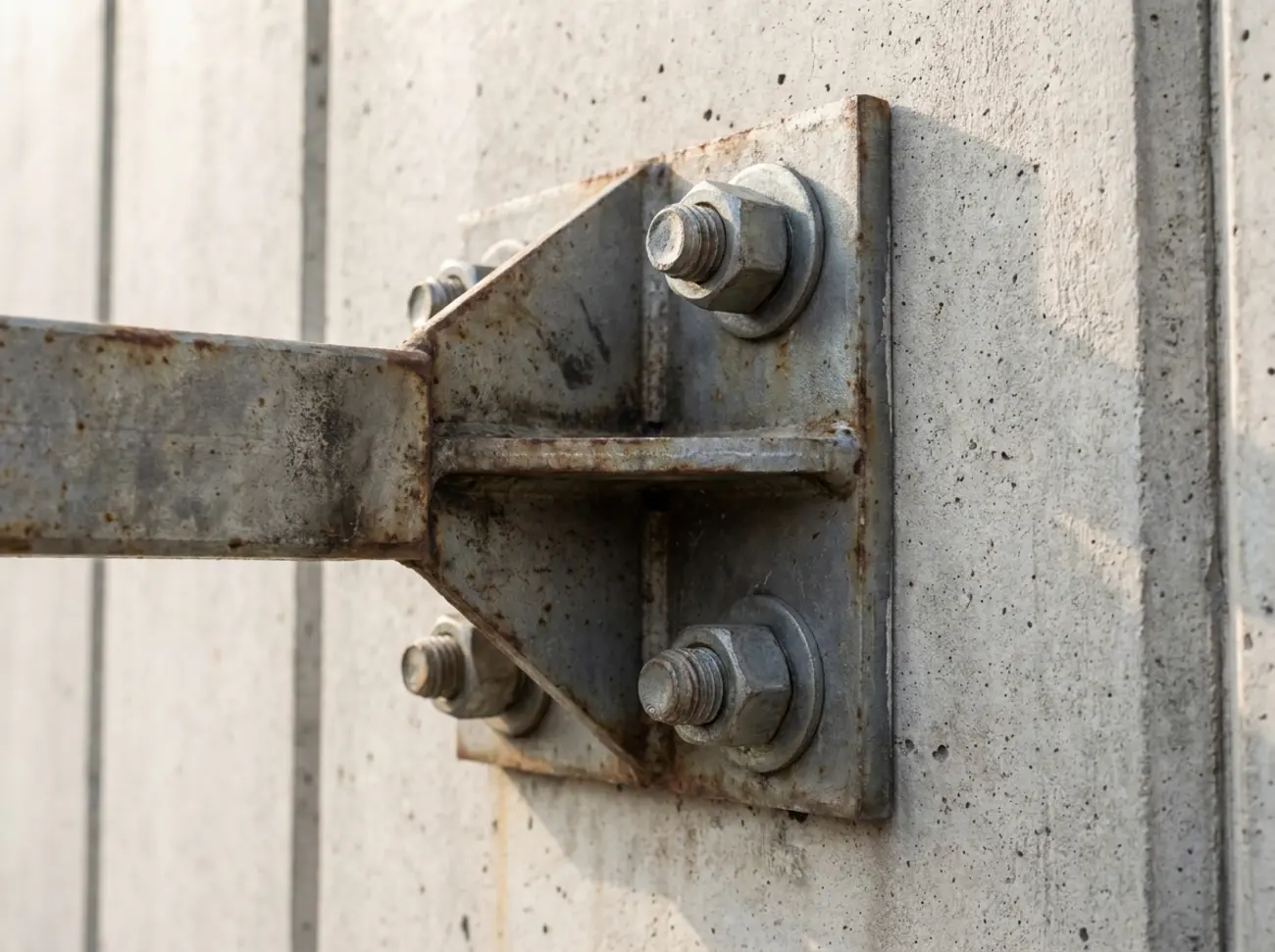

Крепление к несущей стене панели
Часть каркаса оперлась на пристенные стойки, часть — на кронштейны, закреплённые непосредственно в несущую стеновую панель. Для этого узла я использовала химические анкеры М12 с глубиной заделки 90 мм — при точечной нагрузке такого масштаба клиновые анкеры такой запас надёжности мне не давали, особенно учитывая возраст дома и вероятные микротрещины в бетоне панели. Каждый анкер после установки проверила динамометрическим ключом на момент затяжки согласно паспорту крепежа.
Каркас на стойках, а не только подвесной
Учитывая расчётную нагрузку, я сознательно отказалась от чисто подвесной схемы и заложила две дополнительные опорные стойки от пола — они приняли на себя основную часть веса, а крепление к стене и к смежной перегородке работало как фиксация от горизонтального смещения, а не как основная несущая опора. Такая комбинированная схема снижает нагрузку на анкеры в разы по сравнению с полностью подвесной конструкцией. Разницу между этими двумя подходами я разбирала отдельно в статье каркас на стойках или подвесной.
Испытание перед сдачей
После монтажа настила из влагостойкой фанеры 21 мм провела контрольное нагрузочное испытание: равномерно разложила груз 400 кг (с запасом сверх заявленных заказчиком 300 кг) и оставила на 48 часов, фиксируя прогиб балок каждые 12 часов. Прогиб стабилизировался на отметке 5 мм в середине самого длинного пролёта (1,6 м) уже через первые сутки и дальше не увеличивался — это подтвердило, что деформация упругая, а не прогрессирующая ползучесть материала.
Настил: почему выбрала фанеру 21 мм, а не 18 мм
Изначально в проекте была заложена фанера толщиной 18 мм — этого достаточно по прогибу для нагрузки 100–150 кг/м², но при точечной нагрузке до 300 кг в одной зоне я пересчитала настил отдельно как самостоятельный несущий элемент между балками каркаса, а не только как облицовку сверху. При шаге балок 60 см и такой точечной нагрузке расчётный прогиб фанеры 18 мм превышал комфортный порог, поэтому перешла на 21 мм — разница в весе настила на всю площадь составила около 12 кг, что несущественно по сравнению с выигрышем в жёсткости конструкции под реальной нагрузкой.
Сроки и этапы работ
От замера до сдачи готовой антресоли прошло 9 дней: два дня — расчёт и согласование с заказчиком (включая уточнение расположения пустот в плите по проектной документации дома), три дня — сборка и сварка каркаса в мастерской по расчётным размерам, один день — монтаж каркаса и крепление к стене и полу, один день — настил и черновая отделка кромок, и двое суток — контрольное нагрузочное испытание с ежедневной фиксацией показаний прогиба перед финальной сдачей. Такой график с обязательным этапом испытания я считаю минимально достаточным для любого проекта с нагрузкой от 250 кг и выше.

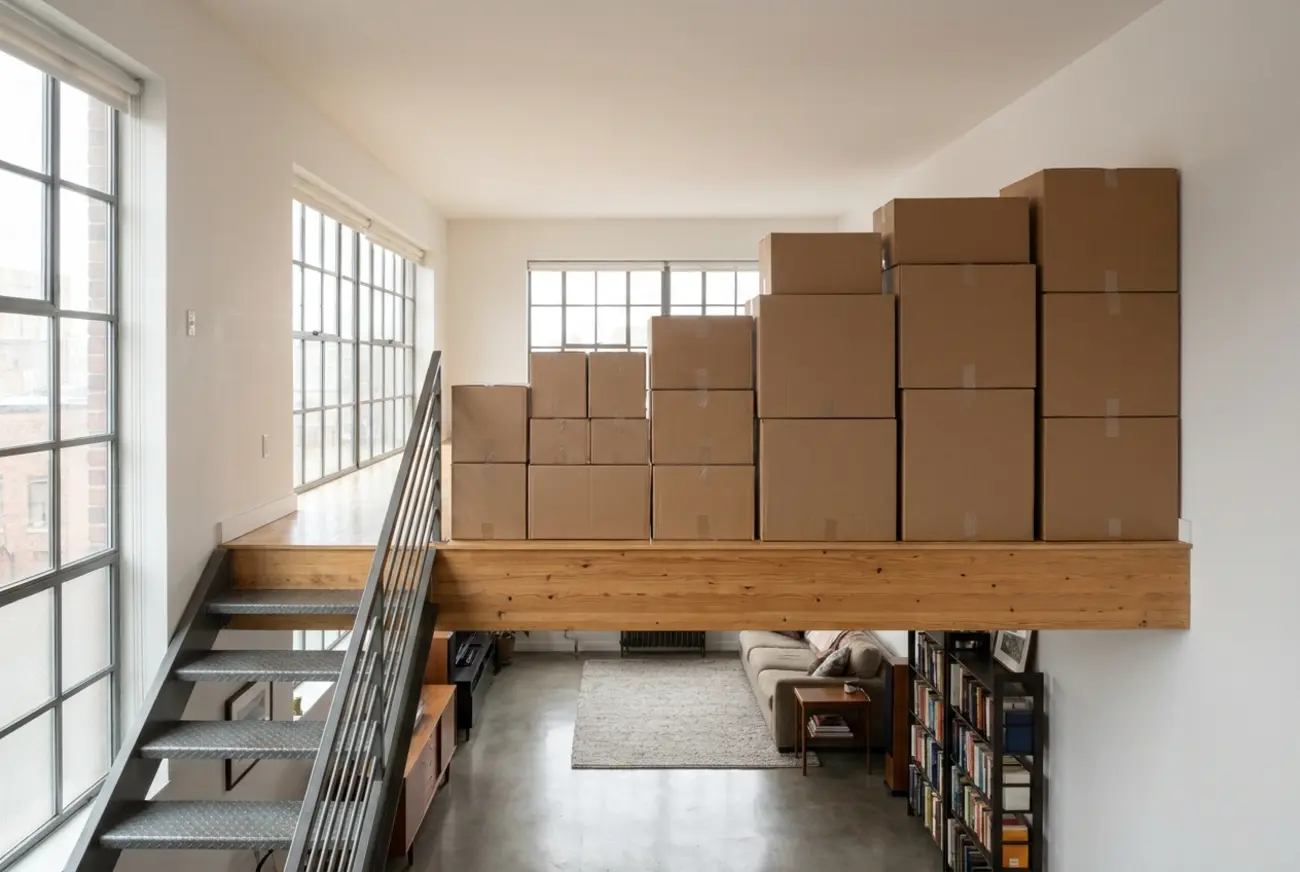

Итог
Готовая антресоль сдана с письменным расчётом и протоколом нагрузочного испытания — заказчик как прораб настоял на этом, и я считаю такую практику правильной для любой конструкции с серьёзной расчётной нагрузкой, не только в панельном доме. Похожий по логике, но менее нагруженный проект с акцентом на низкий потолок я собирала в другой квартире — об этом кейсе рассказываю в статье антресоль под кабинет в студии с низким потолком.
Этот проект хорошо иллюстрирует главный принцип: чем выше заявленная нагрузка, тем важнее не просто «сделать покрепче на глаз», а последовательно пройти весь путь — уточнение перекрытия, точный расчёт, подбор крепежа под конкретную задачу и обязательную проверку результата нагрузочным испытанием, а не доверием к собственным расчётам на бумаге.
